柴油发电机组的控制系统的说明

发布日期:2017/8/27 22:35:17    文章来源:发电机组

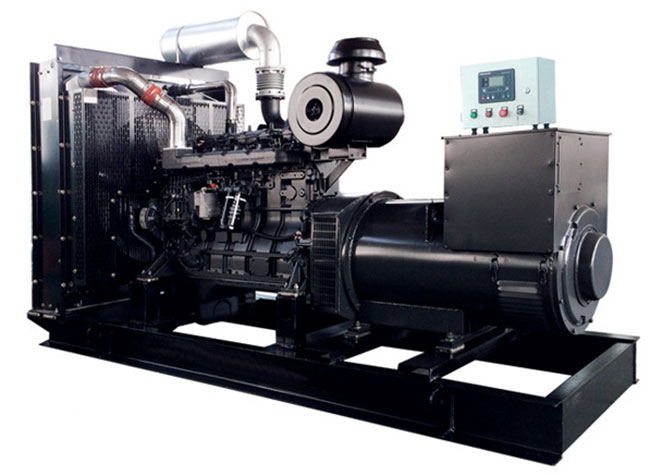

柴油发电机组
柴油发电机组安装的基本程序
熟悉设备图纸技术资料→编制安装施工方案→施工技术交底→施工准备→设备开箱检验(到货时另需初检)→基础验收与处理→垫铁安装→设备的安装就位→找正、找平→设备基础的二次灌浆→静设备试压→内件安装(动设备解体、清洗、装配)→附属设备及管道的安装→预试车(单机试车)→交工验收。

柴油发电机组基础分类
设备基础按材料分为混凝土结构基础、金属结构基础两类;此两类设备基础都是我们在设备安装中常见的。其中混凝土设备基础中以块体式、框架式最为常见的。
块体式按其形状类型分为:
矩形基础(如泵类等);
圆形设备基础(如塔类);
联合设备基础(机组类);
相互关联设备基础(如箱式炉类、管廊架等);
环状设备基础(如球罐、储罐)等多种形状的设备基。
本课件是以混凝土设备基础为主讲内容。
机电设备安装前的准备工作

一、柴油发电机组的开箱
1.设备开箱的方法:先拆去箱盖,待查明情况后再拆开四周的箱板,箱底一般暂不拆除。
2.注意事项:对于装小零件的箱,可只拆去箱盖,等零件清点完毕后,仍将零件放回箱内,以便保管。对于较大的箱,可将箱盖和箱侧壁拆去,设备仍置于箱底上,这样可防止设备受震并起保护作用。

二、柴油发电机组的清点
设备的开箱检验,应在双方人员参加下,进行设备的清点和检查,并做好记录。
⑴设备表面及包装情况;
⑵设备装箱清单、出厂检验单等技术文件;
⑶根据装箱单清点全部零件及附件;
⑷各零件和部件有无缺陷、损坏、变形和锈蚀等现象;
⑸机件各部分尺寸是否与图样要求相符。

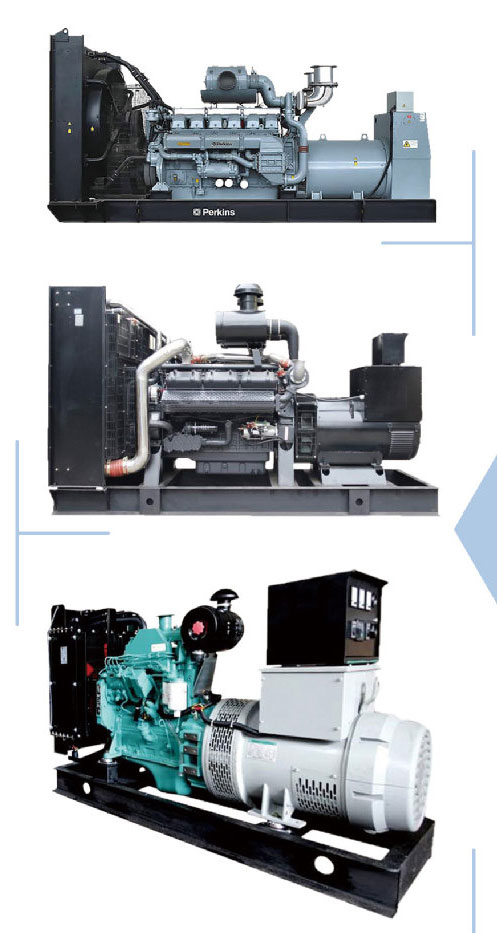

柴油发电机组
柴油发电机组的工艺布局
设备工艺布局是按生产工艺的要求,合理地布置设备和生产线。
工艺布局图上应标出的内容:
各设备的位置;
辅助设备;
维修时起重架所需空间和高度;
车道、通道、地道及成品和半成品的堆放场所;
有隔墙时注明隔墙的性质;
建筑(厂房)布置方位的主要尺寸;
是否有冷却、蒸汽、压缩空气系统;
是否有采暖、通风、吸尘设备。

一、柴油发电机组租赁控制系统说明及辨认方法:
  说明:一个设计先进的电子控制系统装在康明斯发电机纽上用以控制及监示本机。据种不同电机的需要而配有不同的控制系统。它们包括HGM 6100系列,HGM6300系列和HGM64 00高级自动起动系统。如因特殊需要而安装有特殊的控制系统时,将会附上独立的资料文件。
  控制屏提供开关康明斯发电机控制,监示它的运转及输出,或者在突发事件中例如油压偏低或者冷却液的高温会自动停机。柴油发电机组租赁任何系列都视安装发电机的要求来配套的。
  交流发 电机输出电路开关则是在电路突然超负荷或出现缚路时开关自动关断负载以保护输出。
  二、辨认方法:
  任何一种控制系统都有一控制器,在主控制器的外壳上都有控制器的型号。
  三、控制屏装备:
  在开康明斯发动机组之前,操作人员须熟悉控制屏上的仪器和控制元件,当机器运转时,操作员须不时观察注视仪表或主控染显示屏,这样做可以发现异常读数从而防止问题出现。
  如有些增加的附加设备在控制屏上,控制屏则可能和绘出的典型图有轻微不同。下面的说明将把控制屏上的每个器件的作用加以解释(不同的机型,可能只有器件的一部分):
  1、AC电压表-电压表显示交流发电机的输出AC电压。
  2、AC电压表选择开关给操作者提供了选择柑与相之间或一相与零线的电压,而OFF位置是给操作者在机器运转时用来调零的。
  3、AC电流表-电流表显示的是正在输送的交流电流,而这电流大小又取决于负载。而要测出每相的电流则可用电流表选择开关。如在发电机运行中电流表无读数,则电流表选择开关可能在OFF位 。
  4、AC电流表选择开关-本开关可以选择测量每一相的电流 ,而OFF位置则可以在开机时调整零位。
  5、频率表-频率表用来显示发电机输出的频率。在柴油机在调整器的控制下保持了一个相对稳定的速度时,正常的输出频率应为50Hz或60Hz(发电机满负荷 )。如只有部分负荷,频率可能会略高于正常,这由调速器下降的程度来决定。实际上,无负载时频率应为52Hz或62Hz,当接上负载后,频率下降,满负载时应为50H和60HZ。
  6、运行时间表:— 个指示发电机总共开机多少运行小时的表。
  7、柴油机水温表:—个连接在发动杌的一个传感器的温度计用以监测发动机冷却液的温度。正常的操作温度应接85摄氏(185F),不同近度型号柴油机的作水温度有所不同
  8、柴油机油压表:一个用来监测发电机油压的仪表,从柴油机起动的一刻就开始工作,正常的油压35-60P、S、I/60Hz。
  9、指示灯-示灯亮时表示保护电路己感知要指示的情况,红灯表示系统会停车,而绿灯亮表示电源输出。
  10、控制开关有一个急停开关和一个电源并关。(http://www.bdhengfa.com)

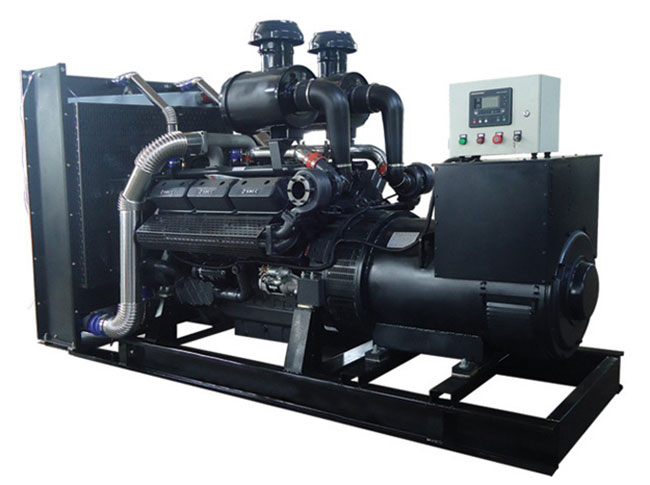

柴油发电机组
